单波束侧扫声呐系统

2023-08-31 10:58:08中海海洋


单波束侧扫声呐系统


产品信息


        Klein Marine Systems公司在开发和制造高性能侧扫声呐系统方面有50多年的经验。其中,Klein公司推出了集成单波束侧扫和缝隙填充的声呐MA-X VIEW 600,可生成600kHz高清晰图像。MA-X 技术可以生成除传统侧扫声呐图形外,还可生成天底(缝隙)成像,测量时间可减少约40%。这意味着节约了40%的海上调查时间、减少了40%的燃料消耗,以及在良好天气情况下更大可能的完成调查。


System 4000


产品特点


  • 双频,100/400 kHz,同步操作

  • 宽频CHIRPCW声呐发射模式

  • 先进的变量带宽遥测技术 (AVRBT)

  • 最大深度 2000 m

  • 不锈钢拖鱼配备:

  • 艏向、横摇和纵摇传感器

  •  压力传感器

  •  拥有Smart Telemetry(智能遥测)功能

基本参数


  • 100 kHz/400 kHz.双频同步操作

  • 波束开角:水平0.7°@ 100 kHz0.3°@400 kHz;垂直50°

  • 最大量程:600 m @ 100 kHz200 m @ 400 kHz

  • 垂直航迹分辨率:8.0 cm @ 100 kHz1.75 cm @ 400 kHz

  •          额定深度:2000m

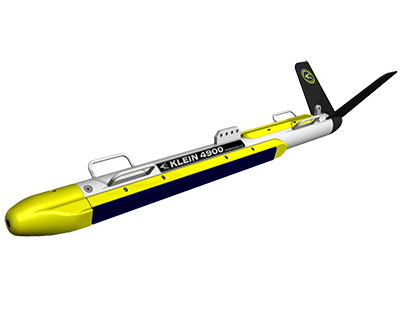

System 4900

产品特点


  •  同步双频

  • CHIRP CW 操作模式

  •  交流或直流电源工作

  •  额定深度300 m

  •  流体动力不锈钢拖鱼

  •  集成磁力仪和应答器接口

  •  易操作

  •  拥有Smart Telemetry(智能遥测)功能

基本参数


  •          频率:455 kHz/900 kHz

  • 波束开角:水平0.3°@455 kHz0.3° @ 900 kHz

  • 最大量程:200 m @ 455 kHz75 m @ 900 kHz

  • 垂直航迹分辨率:2.4 cm @ 455 kHz1.2 cm @ 900 kHz

  •           额定深度:300m



MA-X View 600

产品特点


  • 完整的天底覆盖

  • 调查效率增加40%

  • 600 kHz 侧扫/850 kHz 天底

  •  宽带 CHIRP技术

  •  Klein BLUE技术 ,成像性能更优越

  • 额定深度为 300 m

  • 人体工程学设计,单人可完成布放

  •  智能遥测技术

  •  交流或直流电源皆可工作


                                                                     基本参数


  •         技术:单波束

  • 频率:600kHz(侧扫声呐)850kHz(天底MA-X

  • 脉冲类型:FM CHIRP

  • 水平波束宽度:0.23°

  • 垂直波束宽度:40°

  • 垂直航迹分辨率:1.2cm

  • 最大量程(每一边):120m

  •          垂直波束中心:从水平面向下倾斜30°
