HN-400集成多波束

2023-09-12 10:28:41中海海洋


HN-400集成多波束




产品信息

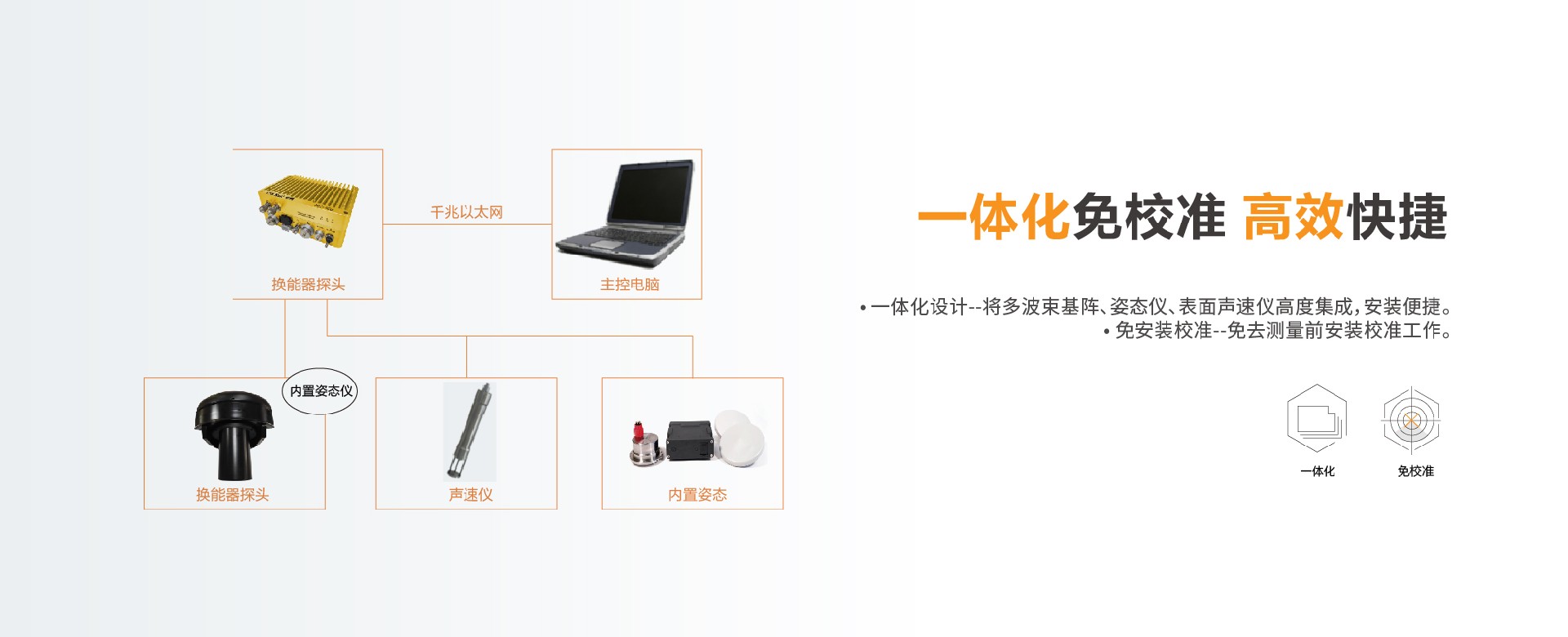

        HN-400集成多波束是华测生产的新一代集成化、轻便化、高精度的多波束系统,换能器集成定位与姿态仪、表面声速仪,一体化设计安装便捷,大大提升作业效率。
波束旋转:可扫浅滩、航道边坡;
时间同步:预留水上水下一体化接口。

产品特点




基本参数

项目内容参数

多波束

工作频率

中心频率400Khz,支持200Khz-700Khz可调,带宽80KHz

条带宽度

5°-210°可设,最大可达8倍水深

垂直分辨率

≤8mm

波束数

256-512等角&等距

量程范围

0.2m-275m(典型测深深度160m@400KHz)

波束开角

标准:0.9°×1.9°@400KHz,和0.5°×1.0°@700KHz。

窄波束选项:0.9°×0.9°@400KHz和0.5°×0.5°@700KHz

Ping率

最高达60Hz,支持自适应ping率

接口

100MB网口

电缆长度

标配8m;1.5m、50m可选

脉冲模式

支持FM和CW调频

无人船扩展

支持无人船搭载

功耗

55W(最大70W)(10-28VDC,110-240VAC)

工作/存储温度

-4℃~+40℃(最高-20℃~+55℃)/-20℃~+60℃

防尘防水

IP67

尺寸

甲板单元尺寸:200mm×140mm×83mm(长宽高)

换能器尺寸(含集成姿态仪):0.274m×0.236m×0.180m(长宽高)

重量

6.5KG(空气中),2.4KG(水中),整套含包装箱≤19KG

定位姿态

艏向精度

0.08°@2米基线

0.06°@4米基线

纵横摇精度

0.03°

涌浪精度

2cm  或2%

定位精度

水平:±(8mm+1ppm)

垂直:±(15mm+1ppm)

卫星系统

支持GPS、GALILEO、GLONASS、北斗

差分方式

支持星站差分、RTK、SBAS

差分数据格式

支持RTCM V2.x、RTCM V3.x、CMR、CMR+数据格式

安装方式

组合导航系统内置于换能器,免安装校准

表面声速仪

声速范围

1375~1625m/s

精密度

±0.006m/s

精度

±0.025m/s

分辨率

0.001m/s

响应时间

47µS

安装方式

集成于换能器
